摘    要：本文提出了一種基于CDMA的無線數據采集系統設計原理和實現方案，簡要介紹了CDMA 技術的基本知識，描述了CDMA無線傳輸應用于石化數據傳輸的實現方法。通過實際應用，獲得了理想的效果。

關鍵詞：CDMA；DDN；石油；化工；無線數傳；加油站；數據采集；

一、背景介紹

隨著我國經濟的快速發展和人民生活水平的不斷提高，對成品油的需求迅速增長。中國成品油零售市場對外開放已近兩年。審視國內成品油市場環境，一個微妙的變化日益清晰，那就是作為成品油銷售前端的加油站被推到了市場。作為石油工業鏈條中的重要一環，加油站行業同樣維系著國民經濟命脈。如何在市場日益開放的大環境下守住或爭奪這塊陣地，無疑是要有專業的先進管理水平和快速的服務。

原有加油站信息系統地面網絡建設較早，設備性能低，線路速度低，時延長，已很難滿足各子站各種安全數據，庫存數據等資料傳輸的要求，很難滿足進行數據綜合傳輸的需求；衛星網覆蓋面小，速度低，且加油站之間無法直接通信，限制了網絡功能。因此，構建一個更完善，更快捷，更安全的氣象廣域網絡平臺迫在眉睫。廣域網不僅要在速度，容量上滿足需求；而且需要將原本松散的網絡從規格，管理軟件，安全防護等方面進行整合和統一。并且還需要具有可擴展性，未來可以方便地進行升級。而以上的這些不足都可以通過CDMA無線網絡來實現。

二、傳統方式對比

1、電話撥號方式：當用戶刷卡后，POS機通過撥號接入公司數據中心，接通后傳送交易數據。這種方式的問題是在安全上存在很大隱患，由于電話撥號保密性較差，電話撥號音可能會泄露用戶的密碼。另外，在使用電話撥號方式時，顧客每刷卡一次，POS機就撥號一次，需要10-20秒時間建立連接，因此每筆交易時間較長。同時，由于POS機使用普通業務電話，容易發生掉線，安全性也較差，撥外線容易占線，對場所依賴性很強，移動性差，從而影響交易的實時性。

2、專線方式： POS機往往采用RS-232接口聯網后通過一條專線連接到銀行數據中心。專線方式的優點是線路傳輸質量較高，但其缺點是DDN專線月租費較貴，DDN專線初裝費約為5000～10000元，每月的線路使用費約為800～1200元左右。

三、本方案優勢

在以上的分析中我們可以明顯看到傳統的方式和網絡連接方式已經不能滿足加油站低投入高的效益的需求。網絡改造迫在眉睫，但是如果采用CDMA無線方式傳輸數據則有情況就大不一樣了，具有以下優勢：

1、安全保密性高。一方面與傳統有線傳輸方式相比較，無線傳輸僅僅指的是從用戶端到CDMA基站，而從基站到用戶數據中心都是通過有線網絡進行傳輸。另一方面，由于CDMA所采用的無線通信技術也決定了較其他無線通信方式具有更大的安全保障。

2、資費便宜，計費合理。CDMA資費包月資費很便宜，由于沒有大數據量的傳輸，所以沒有必要采用資費很高的專線（DDN等）。而CDMA可以根據通信的數據量進行計費。在CDMA網中，沒有數據傳輸時是不被計費的。所以營業網點不需要頻繁建立連接，當然也不必支付傳輸空閑時的專線費用，而客戶再也不用不耐煩地等待電話撥號登錄的過程。

3、設備投資低。傳統的DDN等專線，專線Modem，撥號方式則需要購買Modem Pool ，普通Modem，ISDN Modem等設備。而采用CDMA無線方式只需要購買無線數傳即可，投資要小得多。

4、新增和改變網點方便。如果采用了CDMA方式，用戶可隨意改變自己的營業網點，而無須擔心線路的維護或在移動時導致的通訊中斷。新增營業點時也無需進行布線，埋線等牽涉多方的工作。

5、線路穩定，永不掉線。CDMA采用的分組技術，所以能夠較好地支持頻繁的或少量突發型的數據業務。

6、網絡接入速度快。CDMA登錄網絡的時間時很短暫，相對撥號方式的1、2分鐘，它只需要5-6秒，而且一旦連接，則時刻在線，因此可以提供與現有數據網的無縫連接。

7、傳輸速率高。提供高達153.6Kbps的分組數據業務，可以開展無線INTERNET，無線多媒體，無線電子商務，視頻點播等業務。

8、網絡覆蓋好。由于CDMA使用是800M的頻段，它的覆蓋廣度和深度都很不錯，從2001年開始建設CDMA網絡，經過三年共三期的建設，到2003年，CDMA網絡總容量達到5000萬戶以上，網絡覆蓋包括西藏在內的全國31個省、自治區、直轄市的300個以上地級市，經濟發達地區覆蓋到鄉，中等發達地區覆蓋到縣。與此同時CDMA 提供覆蓋全國大部分地域范圍的可漫游、移動無線數據服務。CDMA網絡覆蓋已經非常完善，而且具備PDSN服務節點，保證無線分組數據接入的可行性。

9、CDMA技術采用800兆頻段，具備綠色環保，輻射小等優于GSM無線傳輸的優勢。在射頻火花能量大于6瓦時，極短時間即可引燃可燃氣體，引發加油站安全生產事故，而CDMA系統發射功率不會超過200毫瓦，普通通話功率可控制在零點幾毫瓦，其輻射作用可以忽略不計。

四、系統構成

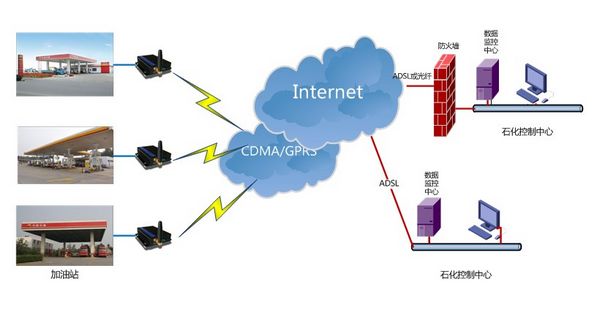

               （圖）加油站數據采集系統示意圖

1、加油站數據采集終端

加油站數據采集終端負責主要分為下面三類：

1）加油站油罐實時監測數據：通過液位儀，流量計，空氣甲醇含量探測器，煙感，溫度，濕度等監測設備對油罐的油料進出管道泄漏情況和油庫環境進行實時監測。

2）加油交易數據：直接獲取加油機加油記錄，加油站進行每一筆加油的收款，打票處理，其明細的商流數據能對營銷分析提供強大的支持。

3）IC卡油積分系統數據：通過成品油零售的電子化，以IC卡取代傳統的現金，油票等結算方式，實現加油款的電子支付和交易數據的自動采集。

2、無線傳輸設備

鑒于對通訊模塊的要求，選擇北京東方訊科技發展有限公司的GPRS無線數傳。它具有體積小，功耗低，配置使用簡單，即插即用。支持主備數據通道，并行多數據通道，實時在線和按需撥號多種工作方式，并且支持APN網絡接入等功能不僅可以保障數據可靠還能讓客戶根據需傳輸節省資費。

3、數據管理中心

油庫業務管理（對接收到的業務數據源進行和管理）；

油庫安全管理（管理接收到的油庫安全信息并設置安全閥值報警）；

數據管理（數據庫備份、恢復等功能）；

加油站采集終端通過RS232/485通訊接口與無線數傳串口連接，數據監控中心可以采用多種方式連接網絡，例如固定IP，APN，ADSL等。

無線傳輸設備通過GPRS網絡連接到遠程數據中心服務器主機，與中心建立TCP/IP連接后開啟透明數據通道。當采集終端需要上報數據的時候將數據直接送往串口，此時無線數傳就會把收到的數據原封不動地發送到數據中心服務器主機。當數據中心下發的命令或數據傳輸到無線數傳后，無線數傳通過串口送到采集終端，從而實現了數據雙向透明傳輸。

五、系統功能

該系統主要是對加油站的所有管理數據的集成。并且通過網絡將各個油庫和他們所屬的銷售管理部門聯系起來，及時的反饋加油站各類信息，供銷售管理部門制訂計劃。通過數據中心實現數據共享后成品油銷售管理系統將覆蓋成品油銷售系統的進、銷、存、管理的所有環節，使各個環節的管理更科學，更合理；同時也使所有的環節運轉更緊密，更有效，反應更迅速。具體在加油站管理業務中包含以下功能：油庫業務管理，罐存監測管理，車隊業務管理等。

油庫業務管理：主要針對整個油庫的實際業務活動進行管理，包括入庫管理，出庫管理，實物庫存管理，出庫日報，保管庫存管理等。

油庫安全監測：主要針對油庫的環境變化進行系統監測，把險情發生的概率降低。

入庫管理：入庫數據，統計超耗及途損。

出庫管理：對銷售，代儲，移庫，配送等多種出庫業務類型進行管理。

實物庫存管理：提供油罐動態計量及庫存數據。

出庫日報：提供油庫每日出庫統計。

保管庫存管理：提供日/月報保管帳制作。

油庫盤點：提供油庫商品盤點表，損溢統計，油品調整。

罐存監測管理：系統定時接收加油站返回的數據，加油站定時巡檢油罐的各個測量點，回報各個測量點的溫度和壓力狀況，以及整個油罐的液位高度。所有油罐的溫度，壓力和液位高度數據通過CDMA返回系統，記錄在數據庫中。還可進行油罐安全監測和存量歷史跟蹤。

車隊管理：能按照供油需求和供油安排，制定詳盡的車隊運油計劃，建立運輸安排。并按照內部運輸的要求進行車隊運輸的統一安排和管理（此系統需要石油行業物流配送系統支持）。

通道建立成功后，無線數傳串口實時監控采集器的數據，只要集線器串口有數據過來，無線數傳將全透明進行實時傳輸。如果數據量小，或需要定時傳輸數據的，無線數傳可設置數據觸發模式，或根據加油站的實際應用也可考慮修改軟件來實現數據傳輸的需要。這樣就可靈活應用不同的數據傳輸需求來采取不同的傳輸方式，以減少及節約不必要的傳輸費用。

六、本方案優點

1、利用東方訊無線數傳可不用布線，且采用多點對一中心的組網方式，實現了數據的一中心統一管理。

2、東方訊無線數傳采用高性能工業級處理器以及看門狗等安全機制設計，保證無線數傳 萬一通信中斷也會自行檢測然后自動斷電重啟，保證無線數傳保持在線，通信鏈路保持正常。

3、由于采集點是直接連入中心，對現有的網絡不會造成任何的中斷和影響。

4、無線數傳采用標準的工業串口通信，即插即用，且高規格的模具設計，體積小巧方便維護。

5、無線數傳采用國際標準的TCP/IP安全傳輸協議機制，保證數據的安全和及時，而且采用透明傳輸機制，保證數據的準確性。

6、多中心設計，可同時設置4個中心監控采集現場，避免因某個中心網絡不穩定或者關閉導致無法對加油站現場進行監控而產生安全隱患。

7、無線數傳進行人性化工程設計，可是工程人員無需到現場就可以遠程直接對網絡參數進行相應的配置，達到時間和人力的合理利用。

8、高規格材料選配，可在 -40~+75oC， 相對濕度 95%(無凝結)環境下正常工作。

七、總結

加油站CDMA數據采集系統的建立標志著石油化工行業的先進管理水平，能通過CDMA的準確、快速的數據傳輸，中心可進行對數據的存儲，歷史趨勢分析，報表打印等信息查詢，可不斷地對各個加油站的新近數據進行統計及分析，了解加油站的新近情況，以方便控制中心對加油站做到更快，更好、準確的調度工作。
