CR3422 GPRS無線數采儀（RDTU）是以GPRS網絡為通信平臺，是一種集遙測、遙信、遙控和通信等功能于一體的遠程數據采集終端。CR3422無線數采儀集成了模擬信號采集、過程IO控制和無線數據通信于一體的高性能測控裝置，可以直接接入標準變送器信號或儀表輸出的模擬信號、電平信號、干觸點、脈沖信號等，是小規模過程信號實施無線測控的一種手段。

CR3422 GPRS無線數采儀（RDTU）內部有一個高性能的微處理器，可以完成模擬信號的采集、量值轉換和濾波處理等，監控中心的建立也是非常容易，目前流行的組態軟件都可以直接接入，可以滿足大多數用戶的需求。廣泛應用于消防、供水、石化、環保、建筑、電力、交通等各個行業，為眾多系統集成商、自動化公司和研究所采用，是一種具有很高性格比、穩定可靠的無線數據采集產品。

 CR3422 GPRS無線數采儀（RDTU）可以單獨使用，也可以通過485總線進行擴展，建議同一總線內數量低于32套。

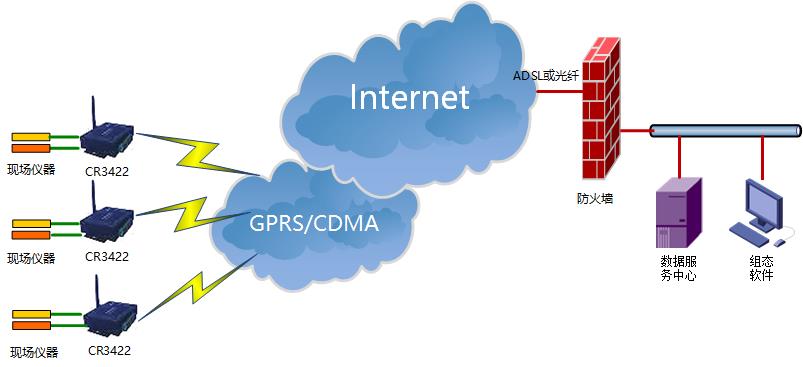

（圖）無線數采儀（RDTU）應用圖

如圖所示前端傳感器通過CR3422 GPRS無線數采儀（RDTU）將采集的數據傳輸到遠端中心，實現了遠程數據采集和測控。

• 4路模擬量輸入/2路開關量輸入/2路開關量輸出；


• RS232三線標準或九線標準，串口波特率高達230400bps；

• RS485總線,支持MODBUS ASCII方式和RTU方式，兩種方式可軟件設定；

• 串口保護電路，保護設備內部電路；

• 掉線自動重撥機制（采用自有的狀態機算法）；

• 支持靜態IP或域名方式連接遠程主機；

• 防雷保護設計；

• 支持多中心端(≤4個中心)，可做數據備份；

• 多種工作模式選擇(透明和非透明)；

• 設備保持在線；

• 軟硬件多重看門狗機制；

• 內嵌完備的PPP，TCP/IP協議棧；

• 協議擴展功能；

• 內置PPP心跳機制，防止RDTU被基站休眠；

• 應用層心跳機制，保持應用層穩定連接，適時檢測連接狀況；

• 可升級固件程序；

• 嵌入式處理器，支持高速處理協議和大量數據；

• 穩定性：365×24小時；

• 語音數據切換功能(可選)；

• 支持本地數據激活(可選)；

• 供電：+9V～+24V ；

• 耗電：待機狀態190～210mA；上網狀態270～310mA；傳輸狀態310～330mA；

• 工作溫度：-40℃ ～ +85℃；

• 防護等級：IP33；

硬件

• 主頻120MHz的MCU；

• 80K數據緩存；

• 硬件看門狗；

• RS232/RS485串口。

串口信號

• RS232 DTE三線信號TxD, RxD, GND；

• 或者RS485信號Data+, Data-, GND；

• 所有信號提供15 KV ESD保護。

串口通訊參數

• 數據位：7,8；

• 校驗位：奇,偶,無；

• 停止位：1,2；

• 流控：無流控；

• 波特率：1200～38400。

軟件系統

• 內置操作系統：μLinux；

• 網絡協議棧：TCP, UDP, IP, ICMP,DHCP,DNS 。
